精密エンジニアリングおよび生産用のカスタム旋削部品
カスタム旋削部品は、要求の厳しい世界の産業全体で使用されるコンポーネントに高い寸法安定性と厳密な幾何学的一貫性を提供します。カスタム加工では、切削パラメータと工具形状をコンポーネント図面に直接一致させることで、標準の既製ハードウェアに伴う妥協を排除します。--精密な円筒形コンポーネントは、信頼性の高い機械的位置合わせ、最適な荷重分散、および複雑なアセンブリにおける安定した取り付けを実現します。
-
![カスタム回転ノズル]()
-
![カスタム旋削ハブ]()
-
![カスタム旋削フランジ]()
カスタム旋削フランジカスタムの旋削フランジは、複雑な機械アセンブリに高負荷の構造接合、厳密な幾何学的配置、漏れのない取り付けインターフェースを提供します。{0}{1}{1}各コンポーネントはエンジニアリング ファイルから直接カスタム加工されており、正確な同心性、正確なピッチ円直径、厳密な表面仕上げ制御が保証されます。 -
![カスタム旋削ピストン]()
カスタム旋削ピストン精密なカスタム旋削ピストンは、流体動力システム、圧力制御バルブ、リニア アクチュエーター用に設計された重要な円筒部品です。 CNC 旋削により、制御された外径、シール溝、同心の内部ボアが設計図面から直接作成されます。単一のクランプ設定で重要な機能を機械加工することで、ラジアル振れを防止し、過酷な動作条件でもスムーズな往復運動、摩擦の低減、長期的なシール性能を保証します。- -
![カスタムターンドローラー]()
カスタムターンドローラーカスタム旋削ローラーは、複雑な機械アセンブリにおける正確な回転位置合わせ、直線的な誘導、および高負荷のサポートを目的に設計された高精度の円筒シャフトです。{0}{1}{1}高度な CNC 旋盤で技術図面に直接加工され、各ローラーは外径、ボア、ショルダー、軸方向のトラッキング機能にわたって正確な寸法の一貫性を実現します。 -

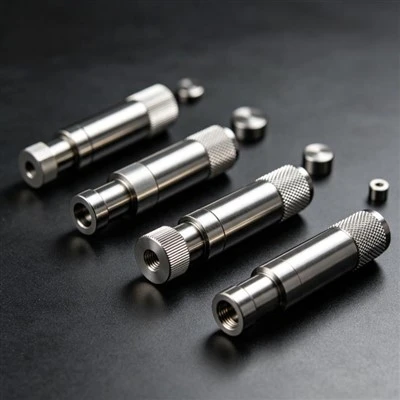

![カスタム回転ノブ]()
技術仕様と機能
|
カスタム旋削部品の仕様 |
機能と値の範囲 |
|
加工公差 |
標準 +/-0.01 mm ～ +/-0.02 mm (重要な寸法は注文に応じて) |
|
標準材質 |
アルミニウム、ステンレス鋼、炭素鋼、銅合金、プラスチック |
|
表面仕上げ範囲 |
Ra 0.8 um - Ra 3.2 um (Ra 0.4 umまで精密研磨) |
|
二次加工 |
クロスドリル、タッピング、アキシャルミリング、溝加工、バリ取り |
|
表面仕上げ |
アルマイト、メッキ、不動態化、四三酸化鉄皮膜、QPQ、PVD |
|
生産量 |
プロトタイプ、少量の-バッチ、繰り返し発生する大量の実行- |
カスタム旋削部品の定義
カスタム旋削部品は、既製のカタログ寸法ではなく、個々の技術仕様に合わせて正確に構築されたオーダーメイドの回転コンポーネントです。{0}}-これらの非標準ハードウェア要素は、精密な CNC 旋削によって生の棒材を変換することにより、特定の物理的制約、カスタムねじ要件、および非標準の機械的インターフェースに対処します。-
回転対称:
軸合わせが必要なシャフト、ピン、ブシュ、丸継手などに最適です。
カスタマイズされた機能:
カスタムの溝、キー溝、クロス穴、-非標準のねじ山プロファイル。-
正確な適合:
自動組立プロセス中の公差の積み重ねの問題を排除します。{0}
アプリケーションの調整:
熱、摩擦、荷重、または化学薬品への曝露に合わせた材料特性。
旋削加工では、ワークピースの高速回転と制御された工具の動きを組み合わせて、複雑な内部および外部の形状を作り出します。{0}高度なツーリング戦略により、さまざまな生産量にわたって幾何学的整合性が維持されます。
外径旋削加工:正確なステップ直径、テーパー、外部半径、および滑らかな外部プロファイル。
内部ボーリング:精密な内径、ザグリ、正確な肉厚管理。
ねじ切り:カスタム指標、インペリアル、ACME、およびマルチスタートねじ形式。-
溝入れと突切り:リテーニング リング スロット、O リング シート、きれいな面のカットオフ機能。-
アキシャルドリリング:中心線の穴あけ、止まり穴、段差のある内部通路。-
制御されたエッジ ジオメトリ:正確な面取りとバリ取りにより、下流での取り扱いを合理化します。
エンジニアリング材料
アルミニウム合金:
軽量で加工性に優れ、熱伝導率が高く、アルマイト品質も良好です。
01
ステンレス鋼:
過酷な条件下でも優れた耐食性、構造強度、耐摩耗性を発揮します。
02
炭素鋼:
高い引張強度と良好な熱処理品質を提供する、-コスト効率の高いオプションです。-
03
銅合金:
高い導電性、低い摩擦係数、優れた耐かじり性能。{0}}
04
エンジニアリングプラスチック:
傷つきやすいアセンブリ向けの耐薬品性、電気絶縁性、軽量オプション。
05
機械加工後の処理により、耐食性が向上し、表面硬度が高まり、一貫した外観が確保されます。-
陽極酸化オプション:アルミニウムを酸化から保護しながら、耐摩耗性の着色仕上げを施します。{0}}
電気めっき:亜鉛とニッケルのコーティングにより、高い耐腐食性ときれいな表面反射率が実現します。
不動態化処理:ステンレス鋼の表面の鉄を除去し、自然な耐食性を最大限に高めます。
熱プロセス:QPQ、浸炭窒化、四三酸化鉄により外層硬度を高め、摩擦を低減します。
高度なコーティング:薄い PVD コーティングは、極端な環境でも高硬度と摩擦低減を実現します。
カスタムコンポーネントアプリケーション
シャフトとピン:精密なアライメントピン、ドライブシャフト、位置決めピン、滑らかなピボットポイント。
ブッシングとスリーブ:-耐摩耗性インサート、スペーサー スリーブ、構造用取り付け金具。
ネジ付きコンポーネント:カスタムスタッド、特殊ナット、ネジ付きインサート、および流体システムフィッティング。
コネクタハードウェア:ハウジング本体、コンタクトピン、アダプター、および特殊なインターフェースコンポーネント。
自動化部品:マシンガイド、回転ブロック、センサーマウント、リンケージコンポーネント。
サポートされている業界
エレクトロニクス：コネクタ、センサー本体、シールドスリーブ、小型ハードウェア。
自動車:ブッシング、流体継手、シャフトコネクタ、および取り付けスタッド。
医療機器:ステンレス製のコンポーネント、ハウジング ピン、耐腐食性のハードウェア。{0}}
産業機器:-頑丈なシャフト、スリーブ、スペーサー、カスタム油圧フィッティング。
ロボット工学:ダイナミックジョイントピン、ハウジングマウント、軽量構造シャフト。
工事：頑丈なアンカー、-非標準ボルト、アライメント スリーブ、継手。-
生産と調達のワークフロー
図面の提出
プロジェクト仕様とともに 2D 図面 (PDF) および 3D CAD モデル (STEP/IGES) をアップロードします。
エンジニアリングレビュー
部品の形状、公差、材料の選択、および機械加工の実現可能性の技術的評価。
精密製造
CNC 旋削セットアップ、一次加工、および統合された二次加工。
品質検査
マイクロメーター、光学コンパレータ、CMM装置を使用した寸法チェック。
表面仕上げ
指定のメッキ、アルマイト処理、熱処理、保護塗装を施します。
保護梱包
輸送中の表面損傷を防ぐように設計された安全な輸出用梱包。
主な利点
寸法の一貫性:
厳格なプロセス制御により、長時間の実行でもバッチ間の精度が維持されます。{0}{1}
多彩な処理:
単一ソースでの機械加工、二次加工、表面仕上げを完了します。-
柔軟な数量:
効率的なセットアップ ルーチンは、プロトタイプ開発から量産までをサポートします。
マテリアルの完全性:
完全な物理的および化学的試験記録により調達された検証済みの原材料。
正確なエンジニアリングレビューと見積もりを受け取るには、次の詳細を入力してください。
エンジニアリング図面:3D ファイル (STEP または IGES) と一緒に公差付きの 2D PDF。
材質仕様:グレード、焼き戻し、または特定の硬度の要件。
注文数量:試作数量、初期注文数量、または年間需要。
許容要件:重要な機能公差とデータム点を強調表示します。
表面仕上げ:コーティングの厚さ、テクスチャ、または粗さのパラメータを指定します。
アプリケーションコンテキスト:熱、化学薬品、動的負荷、または環境摩耗への曝露に注意してください。
よくある質問
カスタム旋削プロジェクトを始める準備はできましたか?
レビュー用のエンジニアリング図面、3D CAD モデル、またはカスタム仕様を用意していますか?プロジェクトの詳細を送信すると、24 時間以内に詳細な製造可能性評価と競合見積が届きます。
当社は、高品質の製品と優れたサービスを特徴とする、中国有数のカスタム旋盤部品メーカーおよびサプライヤーの 1 つとしてよく知られています。-ここで当社の工場から中国製のカスタマイズされたカスタム旋盤部品を購入するので、ご安心ください。詳細についてはお問い合わせください。
